Pengenalan Produk

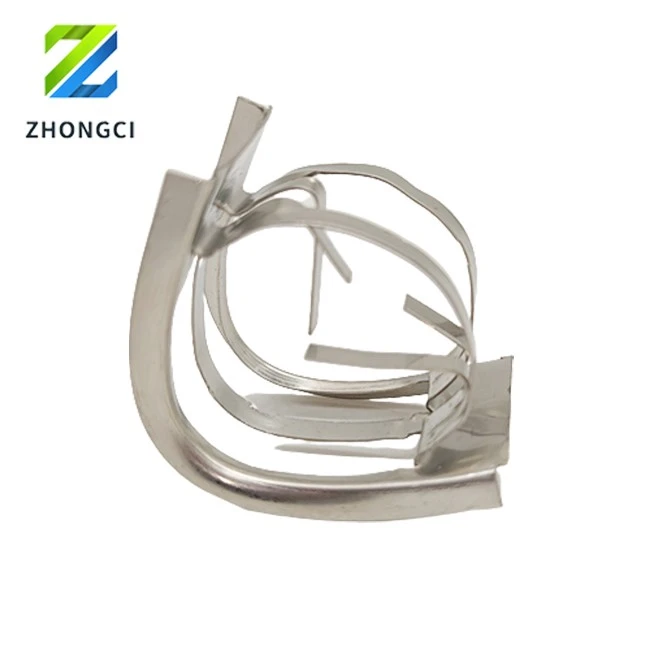

Pembungkusan menara cincin pelana logam terdiri daripada cincin pelana segi empat tepat logam, yang terdiri daripada cincin dan pelana, dan secara amnya mempunyai dua lengkung (arka atas ialah lengkung elips, dan lengkok bawah adalah lengkung separuh bulatan). Geometri memberikan rawak maksimum, sarang minimum dan kekuatan mekanikal maksimum, dan penggunaan permukaan membolehkan katil padat yang lebih pendek. Meningkatkan kecekapan melalui resapan cecair sisi dan pembaharuan filem permukaan. Pembungkusan menambah rusuk cincin berdasarkan cincin pembungkus berbentuk pelana dalam struktur logam untuk mengelakkan pertindihan dan memastikan kekuatan dan ketegaran tertentu. Banyak kuku kecil dibuka untuk meningkatkan pergolakan gas-cecair dan meningkatkan pemindahan jisim, menghasilkan prestasi yang unik. . Ia digunakan dalam persekitaran operasi seperti penyulingan dan penyerapan. Berbanding dengan cincin Pall, cincin pelana logam kami mempunyai bentuk yang lebih terbuka dan penyebaran cecair yang lebih baik. Biasanya diperbuat daripada keluli tahan karat atau keluli karbon, yang memberikan kekuatan pembungkusan yang lebih tinggi dan kekukuhan yang lebih baik daripada pelana plastik. Saiz biasa ialah 25#, 38#, 50# dan 70#. Digunakan secara meluas dalam pembuatan industri.
Metal Intalox Saddle adalah Amerika, Norton telah mempelopori penyelidikan dan pembangunan jenis pengisi baharu, dan ia bersamaan dengan Pembungkusan Menara Logam intalox. Pembungkusan dengan mahir dan cincin pelana ini mempunyai dua jenis pengisi yang disatukan menjadi satu, menjadikannya kedua-dua ciri fluks pembungkusan cincin, tetapi juga pembungkusan pelana dan pengedaran cecair prestasi yang baik dan pembungkusan kekuatan dan ketegaran yang baik, adalah yang paling banyak digunakan sebagai pengisi pukal.
Parameter Teknikal
|
Saiz (mm) |
Ketebalan (mm) |
Ketumpatan pukal (kg/m3) |
Nombor (setiap m3) |
Kelantangan percuma (%) |
Kawasan permukaan (m2/m3) |
Faktor Pembungkusan (m-1) |
|
15 |
0.25 |
280 |
347000 |
96.5 |
305 |
167 |
|
25 |
0.3 |
255 |
135000 |
96.8 |
241 |
135 |
|
40 |
0.4 |
231 |
50200 |
97.1 |
161 |
79 |
|
50 |
0.4 |
149 |
15000 |
98.1 |
104 |
59 |
|
60 |
0.4 |
142 |
8400 |
98.2 |
85 |
50 |
|
Data di atas merujuk kepada keluli tahan karat bahan (AISI304) dalam ketebalan bahan yang ditunjukkan. Bahan lain yang tersedia: keluli karbon, keluli tahan karat termasuk 304, 304L, 410, 316, 316L. |
||||||
Kelebihan
1) Pembungkusan serba boleh digunakan dalam penyulingan, penyerapan dan operasi lain.
2) Digunakan dalam kedua-dua vakum dalam dan menara tekanan tinggi.
3) Pelana logam adalah pembungkusan rawak prestasi tinggi yang berjaya digunakan dalam menara pemindahan jisim diameter kecil dan besar. Ia kerap digunakan dalam menara vakum dalam di mana penurunan tekanan rendah adalah penting dan juga menara tekanan tinggi di mana kapasiti jauh melebihi dulang konvensional.
Pelana intalox logamjuga dipanggil cincin pelana intalox logam, pembungkusan pelana intalox logam. Ia adalah pelana intalox yang cekap, yang menggabungkan kelebihan anulus dan pelana. Pelana intalox logam mempunyai kekuatan pembungkusan yang lebih tinggi dan kekukuhan yang lebih baik daripadapelana intalox plastik. Rusuk anulus pelana intalox logam berkesan mengelakkan pertindihan. Ini sebahagian besarnya meningkatkan kecekapan pemisahan pembungkusan. Pawl pelana logam intalox memainkan peranan penting dalam meningkatkan kecekapan kerja pembungkusan. Mereka secara berkesan meningkatkan pergolakan gas-cecair dan meningkatkan pekali pemindahan jisim. Cincin pelana intalox logam mempunyai rintangan kakisan yang baik. Ia sesuai untuk penyingkiran gas asid.
Pelana intalox logam meningkatkan keliangan katil yang dibungkus. Laluan cecair berbentuk arka bukan sahaja mengurangkan rintangan katil yang dibungkus tetapi juga mengurangkan pekali resapan jejari cecair ke bawah. Berbanding dengan cincin raschig logam, cincin pelana intalox logam mempunyai fluks pembungkusan yang lebih besar, penurunan tekanan yang lebih rendah dan kecekapan yang lebih tinggi. Selain itu, ia juga mempunyai rintangan yang lebih rendah, kekuatan mekanikal yang lebih tinggi dan ketegaran yang lebih baik daripada cincin pall logam. Pelana intalox logam sesuai untuk pelbagai menara yang dibungkus dengan diameter yang berbeza. Ia digunakan secara meluas dalam menara tekanan tinggi dan menara vakum.
Spesifikasi
Bahan:keluli karbon; SS 304, SS 304L, SS 410, SS 316, SS 316L.
Pakej:beg plastik, karton.
|
item |
Saiz |
Ketumpatan Pukal 304 |
Nombor Pukal |
Kawasan permukaan |
Kekosongan |
Faktor Pembungkusan Kering |
|
MIST-02 |
16.5 × 10.6 × 0.3 |
304 |
330000 |
275 |
96.7% |
304.9 |
|
MIST-05 |
25.9 × 12.6 × 0.4 |
308 |
135000 |
199 |
96.6% |
221.0 |
ciri-ciri
Penurunan tekanan rendah.
Kekuatan mekanikal yang tinggi.
Kesan pemisahan yang tinggi.
Kawasan antara muka berkesan yang besar.
Kecekapan pemindahan jisim yang sangat baik.
Kos rendah.
Aplikasi
Digunakan dalam menara tekanan tinggi dan menara vakum.
Digunakan dalam penyulingan, penyahsulfuran dan penyahkarbonan.
Digunakan dalam industri kimia, industri metalurgi dan industri perlindungan alam sekitar.
